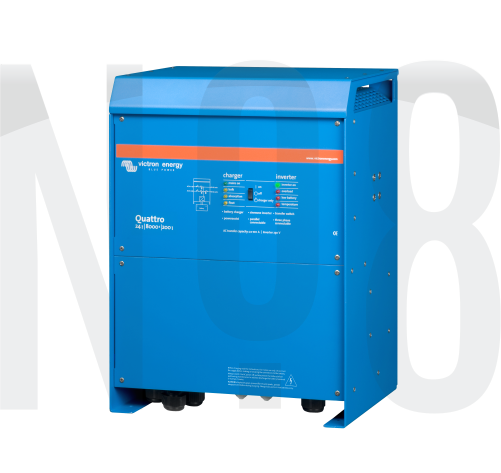

Victron energy Quattro 24/8000/200-100/100

www.victronenergy.com xxx Birleşik aktarma anahtarlı iki AC girişi Quattro, iki bağımsız AC kaynağına bağlanabilir. Örneğin, genel şebeke ve bir jeneratör ya da iki ayrı jeneratöre bağlanabili r. Quattro otomatik olarak aktif kaynağa bağlanacaktır. İki AC çıkışı Ana çıkışta kesintisizlik fonksiyonu vardır. Bir şebeke arızası durumunda veya kıyı/jeneratör güç bağlantısı kesildiğinde Quattro bağlı yüklerin beslenmesini devralır. Bu işlem öylesine hızlı bir şekilde (20 milisaniyeden az) yapılır ki, bilgisayarlarınız ve diğer elektronik ekipmanlarınız kesintiye uğramadan çalışmayı sürdürür. İkinci güç çıkışı sadece Quattro güç girişlerinden birisinde AC mevcutken çalışır. Bir su ısıtıcısı gibi akünün şarjını boşaltmayacak yükler bu güç çıkışına bağlanabilir. Bölünmüş faz seçeneği Otomatik transformatörümüzü (bkz. www.victronenergy.com adresindeki veri sayfası) 240 V / 60 Hz sağlayacak şekilde programlanmış bir “Avrupa tipi” invertöre bağlayarak bir bölünmüş fazlı AC kaynağı elde edilebilir. Üç fazlı kapasite Üç fazlı çıkış için üç ünite yapılandırılabilir. Üstelik hepsi bu kadar değil: 15 kVA’lık üç üniteye bağlı 4 set, 144 kW / 180 kVA invertör gücü ve 2400 A şarj kapasitesi sağlayacak şekilde paralel bağlanabilir. PowerControl - Sınırlı jeneratör, kıyı tarafı veya şebeke gücüyle başa çıkma Quattro çok güçlü bir akü şarj cihazıdır. Dolayısıyla jeneratörden veya kıyı tarafı kaynağından çokça ak ım çeker (230VAC’de 5kVA Quattro başına 16A). Her bir AC girişine bir akım sınırı belirlenebilir. Quattro, diğer AC yüklerini de göz önünde bulundurarak, şarj etmek için var olan tüm fazlalığı kullanır ve jeneratör veya şebeke beslemesinin aşırı yüklenmesi ni önler. PowerAssist – Kıyı veya jeneratör gücünü yükseltir Bu özellik, PowerControl’ün çalışma prensibini daha ileri bir boyuta taşıyarak, Quattro’nun alternatif kaynak kapasitesini destekler. Tepe gücünün genellikle sadece sınırlı bir süre için gerektiği durumlarda, Quattro yetersiz kalan şebeke veya jeneratör gücünün aküden alınan güçle hemen telafi edilmesini sağlar. Yük azaldığında, aküyü yeniden şarj etmek için yedek güç kullanılır. Güneş enerjisi: Şebeke arızası sırasında bile kullanılabilen AC gücü Quattro, şebekeye bağlı olmadan, şebekeye bağlı PV ve diğer alternatif enerji sistemlerinde kullanılabilir. Şebeke kaybı tespit yazılımı mevcuttur. Sistem konfigürasyonu - Tek başına uygulama durumunda, ayarların değiştirilmesi gerekiyorsa, bu bir seçme anahtarı ayarlama prosedürüyle dakikalar içerisinde yapılabilir. - Paralel ve trifaze uygulamalar VE.Bus Quick Configure ve VE.Bus System Configurator yazılımıyla konfigüre edilebilir. - Assistants (özel uygulamalara yönelik yazılım) ile, şebekeye bağlı invertörler ve/veya MPPT Güneş Enerjili Şarj Cihazlarını içeren, şebekeden bağımsız, şebekeyle etkileşimli ve kendi kendine tüketimli uygulamalar konfigüre edilebilir. Yerinde İzleme ve kontrol Çeşitli seçenekler mevcuttur: Battery Monitor, Multi Control Panel, Cerbo GX ve diğer GX cihazları , akıllı telefon veya tablet (Bluetooth Smart), dizüstü bilgisayar veya PC (USB veya RS232). Uzaktan İzleme ve kontrol Cerbo GX ve diğer GX cihazları. Veriler, VRM (Victron Remote Management) web sitemizde ücretsiz olarak depolanabilir ve görüntülenebilir. Uzaktan konfigürasyon Ethernete bağlandığında bir Cerbo GX ve diğer GX cihazları sahip sistemlere erişilebilir ve ayarlar değiştirilebilir. Quattro 48/5000/70-100/100 Quattro 48/15000/200-100/100 Quattro Invertör/Şarj Cihazı 3kVA - 15kVA Lityum İyon akü uyumlu VRM uygulaması Victron Energy sisteminizi akıllı telefonunuzdan ve tabletinizden izleyin ve yönetin. Hem iOS hem de Android ile kullanılabilir. VRM Portalı Ücretsiz uzaktan izleme web sitemizde (VRM) tüm sistem verilerini kapsamlı bir grafik formatında görüntüleyebilirsiniz. Sistem ayarlarını portal üzerinden uzaktan değiştirebilirsiniz. E-postayla veya anlık bildirimlerle alarmlar alabilirsiniz. Ekrano GX veya Cerbo GX Sezgisel sistem kontrolü ve izleme sağlar ve ücretsiz uzaktan izleme web sitemiz olan VRM Çevrimiçi Portalına erişim sağlar. Victron Energy B.V. | De Paal 35 | 1351 JG Almere | Hollanda E-posta: sales@victronenergy.com | www.victronenergy.com Quattro 12/3000/120-50/50 24/3000/70-50/50 12/5000/220-100/100 24/5000/120-100/100 48/5000/70-100/100 24/8000/200-100/100 48/8000/110-100/100 48/10000/140-100/100 48/15000/200-100/100 Nominal Akü Gerilimi 12/3000: 12 V akü 24/3000: 24 V akü 12/5000: 12 V akü 24/5000: 24 V akü 48/5000: 48 V Akü 24/8000: 24 V akü 48/8000: 48 V akü 48 V akü PowerControl / PowerAssist Evet Entegre Transfer anahtarı Evet AC girişler (2x) Giriş voltajı aralığı: 187-250 VAC Giriş frekansı: 50/60 Hz Cos Φ >0.8 Akımla maksimum besleme (A) 2x 50 2x100 2x100 2x100 2x100 ICw 6 kA 30 mS 10 kA 30 ms İNVERTÖR Giriş voltajı aralığı (VCD) 9,5 – 17V 19 – 33V 38 – 66V Çıkış (1) Çıkış gerilimi: 230 VAC ± %2 Frekans: 50 Hz ± %0 ,1 25°C’de sürekli çıkış gücü (VA) (3) 3000 5000 8000 10000 15000 25°C’de sürekli çıkış gücü (W) 2400 4000 6400 8000 12000 40°C’de sürekli çıkış gücü (W) 2200 3700 5500 6500 10000 65°C’de sürekli çıkış gücü (W) 1700 3000 3600 4500 7000 Pik güç (W) 6000 10000 16000 20000 25000 Giriş akımı (ADC) 250 / 125 458/238/118 381/188 235 350 Maksimum sürekli çıkış akımı (A~) 11 19 30 37 53/50 Güç faktörü aralığı ±0,8 ±0,8 ±0,8 ±0,8 ±0,8 Maksimum çıkış arızası akımı 32 A Pik değeri; 1 sn 53 A 1 sn 100 A 1 sn 100 A 1 sn 150 A 1 sn Maksimum verim (%) 93 / 94 94 / 94 / 95 94 / 96 96 96 Sıfır yük gücü (W) 20 / 20 30 / 30 / 35 60 / 60 60 110 AES modunda sıfır yük gücü (W) 15 / 15 20 / 25 / 30 40 / 40 40 75 Arama modunda sıfır yük gücü (W) 8 / 10 10 / 10 / 15 15 / 15 15 20 ŞARJ CİHAZI Şarj gerilimi “absorption” (VDC) 14,4 / 28,8 14,4 / 28,8 / 57,6 28,8 / 57,6 57,6 57,6 Şarj voltajı "şarj" (VDC) 13,8 / 27,6 13,8 / 27,6 / 55,2 27,6 / 55,2 55,2 55,2 Depolama modu (VDC) 13,2 / 26,4 13,2 / 26,4 / 52,8 26,4 / 52,8 52,8 52,8 Şarj akımı ev aküsü (A) (4) 120 / 70 220 / 120 / 70 200 / 110 140 200 Şarj akımı marş aküsü (A) 4 (sadece 12 V ve 24 V modeller) Akü sıcaklık sensörü Evet GENEL Yardımcı çıkış (A) (5) 25 50 50 50 50 Programlanabilir röle (6) 3x 3x 3x 3x 3x Koruma (2) a-g VE.Veri Yolu iletişim bağlantı noktası Paralel ve üç fazlı çalışma için uzak izleme ve sistem entegrasyonu Genel amaçlı iletişim portu 2x 2x 2x 2x 2x Uzaktan açma-kapama Evet Genel Özellikler Çalışma sıc.: 20 ila +60 ˚C Nem (yoğuşmasız): maks. %95 Maksimum yükseklik 2000 m MUHAFAZA Genel Özellikler Malzeme ve renk: alüminyum (mavi RAL 5012) Koruma kategorisi: IP20, kirletme seviyesi 2, OVC III Akü bağlantısı Dört M8 cıvata (2 artı ve 2 eksi bağlantı) 230 VAC bağlantısı Vida terminalleri 13 mm2 (6 AWG) Cıvatalar M6 Cıvatalar M6 Cıvatalar M6 Cıvatalar M6 Ağırlık (kg) 19 34 / 30 / 30 45 / 41 51 72 Boyutlar (yxgxd, mm) 362 x 258 x 218 470 x 350 x 280 444 x 328 x 240 444 x 328 x 240 470 x 350 x 280 470 x 350 x 280 572 x 488 x 344 STANDARTLAR Güvenlik EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1 Emisyon, Bağışıklık EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3 Karayolu taşıtları 12 V ve 24 V modeller: ECE R10-4 Adalama önleyici Web sitemize bakın 1) 60 Hz'e ayarlanabilir. 120 V modeller talep üzerine mevcuttur 2) Koruma anahtarı: a) çıkış kısa devresi b) aşırı yükleme c) akü voltajı çok yüksek d) akü voltajı çok düşük e) sıcaklık çok yüksek f) invertör çıkışında 230 VAC g) giriş voltaj dalgası çok yüksek 3) Lineer olmayan yük, tepe faktörü 3:1 4) 25 °C ortam sıcaklığında 5) Harici AC kaynağı olmadığında kapanır 6) Genel alarm, DC düşük voltaj veya jeneratör grubu başlatma/durdurma fonksiyonu için ayarlanabilen programlanabilir röle AC derecesi: 230 V / 4 A DC derecesi: 35 VDC'ye kadar 4 A, 60 VDC'ye kadar 1 A Digital Multi Control Paneli İzleme ve kontrol için uygun ve düşük maliyetli bir çözüm. Yalnızca şarj cihazını açma/kapama düğmesi, tam LED okuma ve PowerControl ile PowerAssist seviyelerini ayarlamak için döner düğme. VE.Bus Smart Güvenlik Cihazı VictronConnect uygulaması ile birlikte Bluetooth üzerinden izleme ve kontrol için. Ayrıca akü gerilimi ve sıcaklığını da ölçer. Akü Monitörü Bluetooth veya VRM portalı üzerinden akü şarj durumunu izlemek için. BMV 712 Smart'ın ekranı vardır, SmartShunt'ın ise ekranı yoktur. Her ikisi de Bluetooth üzerinden iletişim kurar ve VE.Direct iletişim portuna sahiptir. Arayüz MK3 - USB MultiPlus'ı yapılandırmak için gereklidir, VictronConnect uygulaması veya VEConfigure yazılımı ile kullanılabilir. Arayüz, RJ45 UTP kablosuyla MultiPlus'a bağlanır ve bir USB bağlantı noktasına takılır. VictronConnect uygulaması Telefonunuzu, tabletinizi veya bilgisayarınızı kullanarak MultiPlus'ı izlemek veya yapılandırmak için kullanın.
